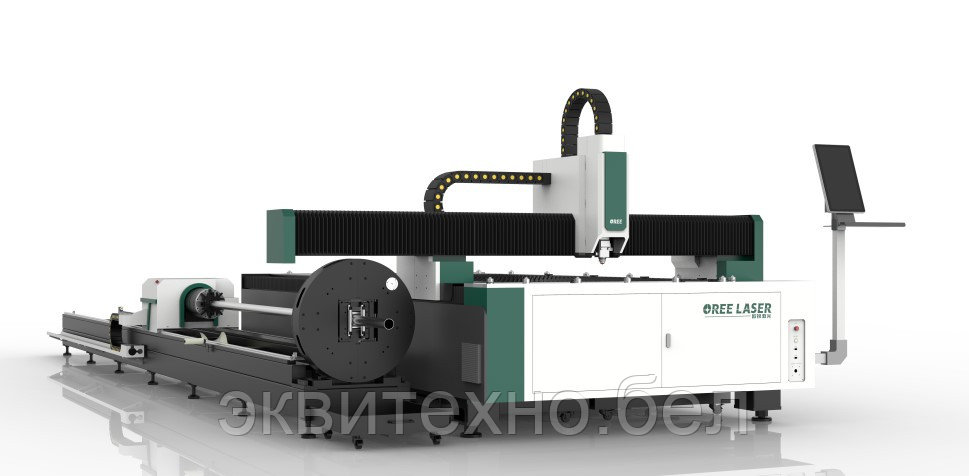

Оптоволоконный станок лазерной резки F3015 Т6 (Max5G. 3 кВт) открытого типа портальной конструкции с лазерным излучателем мощностью 3000 Вт предназначен для резки листового металла и трубы оборудован системами поддержания заданной температуры и дымоудаления, а также стабилизатором напряжения.
Состав оборудования:
Портал с двухсторонним приводом, на котором установлен суппорт с лазерным резаком. Портал обеспечивает жёсткость, стабильность и виброустойчивость при перемещении лазерного резака;
Раскройный стол со станиной. Стол разбит на секции, включаемые заслонками в работу во время резки в пределах секции. Конструкция заслонок исключает заклинивание в результате попадания шлака или обрезков металла.
Станина обеспечивает устойчивость к ударным нагрузкам и вибрациям на протяжении всего срока эксплуатации оборудования;
Дополнительный модуль для резки труб (резка заготовки трубы длиной до 6,2 метров, диаметром до 230мм.);
Дополнительно установлен стабилизатор напряжения, предотвращающий выход из строя оборудования в случае скачков напряжения;
Пульт с панелью ЧПУ, установленный на портале с помощью которого можно управлять лазерным резаком;
Автоматическая система смазки, обеспечивающая своевременную и рациональную смазку оборудования;
Воздушный компрессор с функцией подготовки и очистки воздуха, обеспечивающий стабильную работу лазерного резака в течении всего срока эксплуатации (опция);
Программное лицензионное обеспечение для оператора, встроенное в пылевлагозащитный корпус, позволяющее использовать все функциональные возможности лазерного резака с различными видами технических газов и позволяющее:
- просматривать карты раскроя и отображать графически процесс резки на экране размером 18,5" с указанием текущей позиции резака, контура деталей подлежащих резке;
- прерывать рез с автоматическим восстановлением в дальнейшем текущей позиции резака;
- иметь функцию автоматической раскладки (компоновки) деталей;
- определять положение листа на раскройном столе и корректировать программу резки в соответствии с положением листа на столе.
- имеет программное обеспечение, позволяющее производить раскрой труб на модуле резки труб.
Технические характеристики станка лазерной резки
|
Модель
|
F3015T6 3000 W
|
|
Тип станины
|
Сварная
|
|
Рабочее поле резки
|
3050 х 1530 мм
|
|
Портал
|
Алюминиевый портал
|
|
Система дымоудаления
|
Зональная вытяжка
|
|
Максимальный вес листа
|
950 кг
|
|
Лазерный источник
|
Maxphotonics 3,0 кВт
серия G5
|
|
Защита от обратного излучения
(безопасная резка цветных металлов)
|
Конструктивная сталь
Нержавеющая сталь
Алюминий
Латунь
Медь
|
|
Трубный модуль
|
Стандарт
|
|
Диапазон обработки труб, мм
|
круглые 10 - 230
квадратные 10 - 240
|
|
Максимальная нагрузка на патрон
|
300 кг.
|
|
Диапазон обработки труб
|
60 мм.
|
|
Макс. скорость вращения по оси W
|
60 об/мин.
|
|
Максимальная скорость движения по оси U
|
50 м/мин.
|
|
Максимальный остаток трубы не более
|
90 мм.
|
|
Головка лазерной резки
|
Raytools BM110
(Автофокусировка)
|
|
Cистема управления
|
Cypcut
|
|
Контрольная система
|
FSCUT5000BH
|
|
Датчик высоты
|
Автоматический
|
|
Контроль наличия режущего газа
|
Кислород
Воздух и азот
|
|
Элетрокомпоненты
|
CHNT/OMROM
|
|
Пневматические элементы
|
Japan SMC
|
|
Чиллер
|
S&A (Teyu)
|
|
Cерводвигатели
|
INOVANCE (Китай)
|
|
Максимальная скорость
|
115 м/мин
|
|
Максимальное ускорение
|
1.2G
|
|
Мощность двигателя оси X
|
0,85 кВт
|
|
Мощность двигателя оси Y
|
0,85 кВт
|
|
Мощность двигателя оси Z
|
1,3 кВт
|
|
Мощность двигателя оси W
|
1,3 кВт
|
|
Смазка направляющих
|
Автоматическая
|
|
Редуктор
|
KOFON (Китай)
|
|
Точность позиционирования
|
±0.05мм
|
|
Точность повторного позиционирования
|
±0.03мм
|
|
Направляющие по осям X Y Z
|
OREE
|
|
Косозубая рейка
|
OREE
|
|
ШВП
|
OREE
|
|
Габариты
|
Модуль резки трубы
|
|
Длина
|
7500 мм
|
|
Ширина
|
820 мм
|
|
Пиковое потребление
|
12 кВт
|
|
Напряжение (источник)
|
380В
|
|
Напряжение (станок )
|
380 В
|
|
Частота тока
|
50 Гц
|
Рекомендации:
|
Материалы и предельные толщины :
|
(рекомендованная/максимальная)
|
|
Конструкционная сталь
|
Кислород 20/22 мм
|
|
Нержавеющая сталь
|
Воздух 10/12 мм
|
|
Алюминий и сплавы
|
Воздух 8/12 мм
|
|
Латунные сплавы
|
Воздух 5/6 мм
|
Функционал:
|
Наименование:
|
Наличие
|
|
Функция предотвращения столкновений
|
+
|
|
Функция автоматической калибровки сопла
|
+
|
|
Вспомогательная функция сигнализации низкого давления газа
|
+
|
|
Функция автоматического регулирования давления режущего газа
|
+
|
|
Аварийный сигнал чиллера
|
+
|
|
Предварительный фильтр
|
+
|
|
Функция автоматической смазки
|
+
|
|
Функция восстановления отработанного масла
|
+
|
|
Зональная вытяжка
|
+
|
|
База данных по высокоскоростной резке
|
+
|
|
Интеллектуальная раскладка
|
+
|
|
Технология создания дуг и углов
|
+
|
Преимущества:
|
|
Гарантийное обслуживание: осуществляется профессиональными инженерами компании ООО «ЭквиТехно». На складе сервисного центра присутствует постоянный запас основных комплектующих и расходных материалов для данного оборудования.
|
|
Пусконаладочные работы и обучение: осуществляются специалистами Общества с ограниченной ответственностью «ЭквиТехно» и включают в себя, шеф-монтаж и запуск оборудования, настройку, наладку и обучение специалистов Покупателя всему технологическому циклу, включая передачу опыта и специфических навыков по работе и техническому обслуживанию оборудования.
|
|
|
|
Доставка из Китая: Благодаря многолетнему опыту поставок оборудования из Китая, компания «ЭквиТехно» предоставляет оптимальные условия поставки на основании пожеланий Покупателя.
|
| |
|
|
|
Комплект поставки:
|
Станок лазерной резки:
|
Кол-во
|
|
Координатная система портального типа
|
1 шт.
|
|
Лазерный излучатель
|
1 шт.
|
|
Головка лазерной резки Raytools BM110
|
1 шт.
|
|
Блок слежения за поверхностью листа
|
1 шт.
|
|
Консоль оператора с управляющим компьютером
|
1 шт.
|
|
Чиллер
|
1 шт.
|
|
Пульт дистанционного управления
|
1 шт.
|
|
Рукава подвода охлаждающей жидкости к лазеру 10 м.
|
1 шт.
|
|
Рукава подвода охлаждающей жидкости к головке 25 м.
|
1 шт.
|
|
Газовая распределительная консоль
|
1 шт.
|
|
Редуктор кислородный
|
1 шт.
|
|
Рукав подачи кислорода
|
1 шт.
|
|
Модуль резки трубы
|
1 шт.
|
|
Система электропитания и стабилизации напряжения
|
|
Блок стабилизации напряжения
|
1 шт.
|
|
Соединительный кабель стабилизатор–станок
|
1 шт.
|
|
Система удаления отработавших газов
|
|
Вытяжной вентилятор
|
1 шт.
|
|
Соединительный патрубок
|
1 шт.
|
Дополнительный комплект поставки:
|
Наименование:
|
Кол-во
|
|
Стекло защитное
|
10 шт.
|
|
Комплект сопел 0,8-3,5мм (10шт)
|
1 шт.
|
|
Очки защитные
|
2 шт.
|
|
Керамическая проставка
|
5 шт.
|
|
Перчатки защитные
|
2 шт.
|
|
Средства для очистки оптики
|
1 ком-т
|
|
Набор инструментов
|
1 ком-т
|
|
Теплоноситель
|
40 л.
|
|
Руководство по эксплуатации на русском языке
|
1 шт.
|
|
Декларация соответствия ТР ТС 010/201, ТР ТС 020/2011
|
1 шт.
|
|
Перечень быстро изнашиваемых изделий
|
1 шт.
|
|
Отправка с 12 февраля 2026
