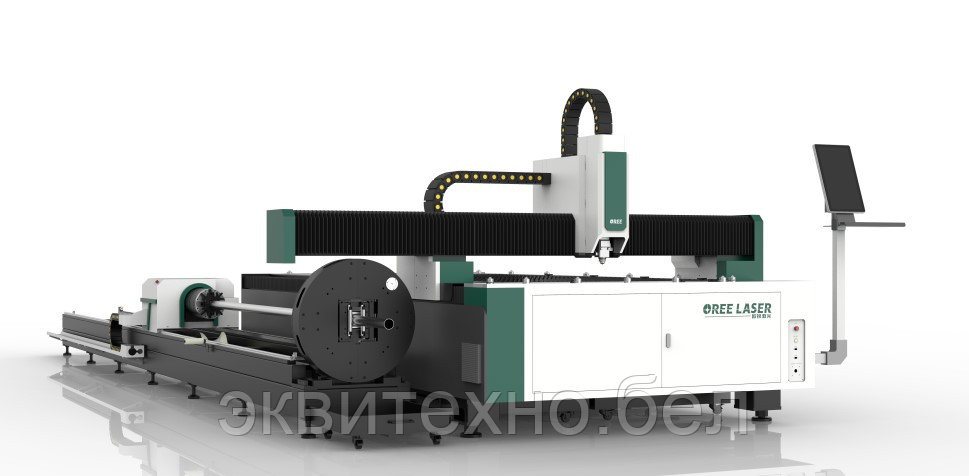

Станок лазерной резки с труборезом F3015 Т6(Max, 3 кВт)

Оптоволоконный станок лазерной резки F3015 Т6 (Max. 3 кВт) открытого типа портальной конструкции с лазерным излучателем мощностью 3000 Вт предназначен для резки листового металла  и  трубы оборудован системами поддержания заданной температуры и дымоудаления, а также стабилизатором напряжения.

Состав оборудования:

Портал с двухсторонним приводом, на котором установлен суппорт с лазерным резаком. Портал обеспечивает жёсткость, стабильность и виброустойчивость при перемещении лазерного резака;

Раскройный стол со станиной. Стол разбит на секции, включаемые заслонками в работу во время резки в пределах секции. Конструкция заслонок исключает заклинивание в результате попадания шлака или обрезков металла.

Станина обеспечивает устойчивость к ударным нагрузкам и вибрациям на протяжении всего срока эксплуатации оборудования;

Дополнительный модуль для резки труб (резка заготовки трубы длиной до 6,2 метров, диаметром до 230мм.);

Дополнительно установлен стабилизатор напряжения, предотвращающий выход из строя оборудования в случае скачков напряжения;

Пульт с панелью ЧПУ, установленный на портале с помощью которого можно управлять лазерным резаком;

Автоматическая система смазки, обеспечивающая своевременную и рациональную смазку оборудования;

Воздушный компрессор с функцией подготовки и очистки воздуха, обеспечивающий стабильную работу лазерного резака в течении всего срока эксплуатации (опция);

Программное лицензионное обеспечение для оператора, встроенное в пылевлагозащитный корпус, позволяющее использовать все функциональные возможности лазерного резака с различными видами технических газов и позволяющее:

- просматривать карты раскроя и отображать графически процесс резки на экране размером 18,5" с указанием текущей позиции резака, контура деталей подлежащих резке;

- прерывать рез с автоматическим восстановлением в дальнейшем текущей позиции резака;

- иметь функцию автоматической раскладки (компоновки) деталей;

- определять положение листа на раскройном столе и корректировать программу резки в соответствии с положением листа на столе.

- имеет программное обеспечение, позволяющее производить раскрой труб на модуле резки труб.



Технические характеристики станка лазерной резки

Наименование	Значение
Конструкция	Станок открытого типа с одним столом и модулем резки трубы
Лазерный излучатель	Maxphotonics 3 кВт
Головка лазерной резки	Raytools BM110 с автофокусом
Тип станины	Цельнометаллическая, сварная
Масса станка, т	3,35
Рабочее поле резки, мм	3050*1530
Диапазон обработки труб, мм	круглые Ø 15 - 230 квадратные 15 - 230
Максимальная длинна обрабатываемой трубы, мм	6200
Минимальный остаток трубы, мм	90
Точность позиционирования оси X/Y/ U, мм	±0.05
Точность повторного позиционирования оси X/Y/ U, мм	±0.03
Максимальная скорость X и Y, м/мин	80
Максимальное ускорение X и Y	0,8G
Макс. масса загруженных труб, кг	300
Макс. нагрузка на рабочий стол, кг	950
Мощность двигателя оси X, кВт	0,85
Мощность двигателя оси Y, кВт	2*1,3
Мощность двигателя оси Z, кВт	0,4
Мощность двигателя оси W, кВт	2*1,3
Мощность двигателя оси U, кВт	1,3
Патрон	Пневматический самоцентрирующийся патрон полнопроходной
Направляющая	OREE (Китай)
Косозубая рейка	OREE (Китай)
Редуктор	KOFON(Китай)
Портал	Авиационный алюминий
Cерводвигатели	INOVANCE (Китай)
Способ смазки	Автоматическая смазка
Напряжение питающей сети	3х380В +10%/-15% частотой 50±1 Гц
Относительная влажность	от 30% до 80%
Температура окружающей среды	+5°… +45°
Чиллер	Hanli
Cистема управления	CypCut (FSCUT3000DE-M) Tubest
Контроль наличия режущего газа	2 реле давления (кислород и сжатый воздух)
Система думоудаления	Зональная вытяжка (6 зон) пневматическое управления заслонками
Защита станины и склизов от деформации	Огнеупорные плиты
Масса станка, кг	4 350
Обрабатываемы материалы и предельные толщины (рекомендованная/максимальная): конструкционные нержавеющие стали алюминий и его сплавы латунные сплавы	кислород 20/22 мм; воздух 10/12 мм; воздух 8/12 мм. воздух 5/7 мм
Винтовой компрессор (опционально), не входит в стоимость станка. Стоимость 8 500 Долларов  с учётом НДС	GUNAIYOU TG-15CTAS-16-500 (производительность 1,0м3/мин, мощность электродвигателя 11кВт, макс. давление 1,6МПа, ресивер 350л, фреоновый осушитель, трехступенчатая система фильтрации)
Система вытяжки	Вытяжной вентилятор



Комплект поставки:

1. Станок лазерной резки – 1 шт.:

1.1. Координатная система портального типа – 1 шт.

1.2. Лазерный излучатель – 1 шт.

1.3. Головка лазерной резки Raytools BM110 – 1 шт.

1.4. Блок слежения за поверхностью листа -1 шт.

1.5. Консоль оператора с управляющим компьютером - 1 шт.

1.6. Чиллер - 1 шт.

1.7. Пульт дистанционного управления – 1 шт.

1.8. Рукава подвода охлаждающей жидкости к лазеру – 10 м

1.9. Рукава подвода охлаждающей жидкости к головке – 25 м

1.10. Редуктор кислородный – 1 шт.

1.11. Рукав подачи кислорода – 10 м

1.12. Рукав подачи сжатого воздуха– 10 м

2. Система электропитания и стабилизации напряжения – 1 шт.:

2.1. Блок стабилизации напряжения мощностью 59.8KW - 1 шт.

2.2. Соединительный кабель стабилизатор–станок – 1 шт.

3. Система очистки отработавших газов – 1 шт.:

3.1. Вентилятор - 1шт.

3.2. Соединительный патрубок – 1 шт.

4. Прочие материалы и компоненты:

4.1. Комплект сопел 0,8-3,5мм (суммарно 10шт) - 1компл.

4.2. Защитное стекло - 10шт.

4.3. Керамическая проставка -5шт.

4.4. Средства для очистки оптики – 1 комплект

4.5. Набор инструментов - 1 комплект

4.6. Теплоноситель (-15°С) –60 л.
