ЛАЗЕРЫ ДЛЯ РЕЗКИ МЕТАЛЛА 3015 (Raycus, 3 кВт)

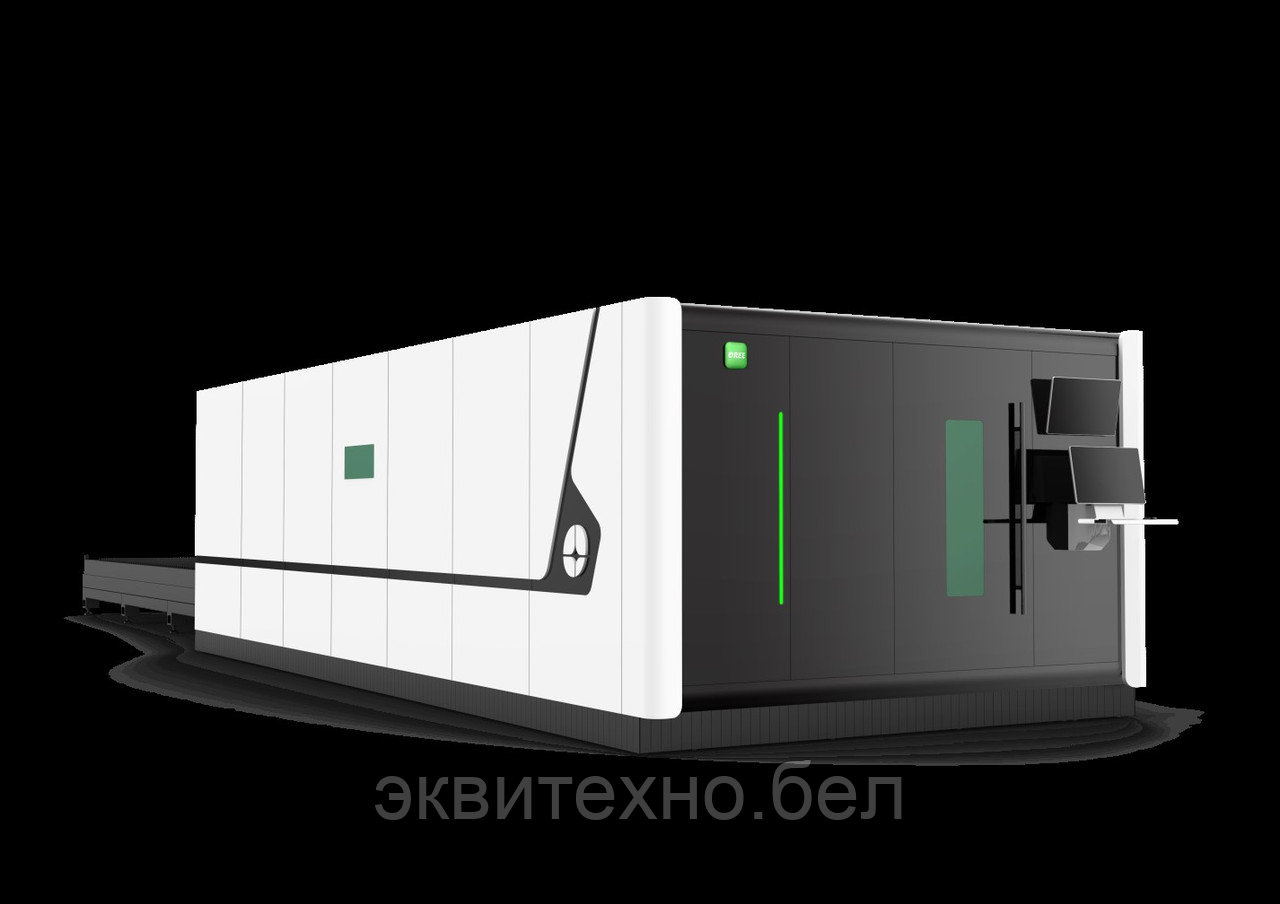

Оптоволоконный станок лазерной резки 3015 (Raycus, 3 кВт) закрытого типа портальной конструкции со сменными столами с лазерным излучателем мощностью 3000 Вт предназначен для резки листового металла по координатам XY, оборудован системами поддержания заданной температуры и дымоудаления, а также стабилизатором напряжения.



Технические характеристики станка лазерной резки

Наименование	Значение
Конструкция	Станок с кабиной со сменными столами
Лазерный излучатель	Raycus 3кВт (международная серия)
Головка лазерной резки	Raytools BM110 с автофокусом
Тип станины	Сварная из  листа S=8мм и S=12мм
Масса станка, т	5,75
Рабочее поле резки, мм	3050*1530
Точность позиционирования оси X/Y, мм	±0.05
Точность повторного позиционирования, мм	±0.03
Максимальная скорость X и Y, м/мин	100
Максимальное ускорение X и Y	1.2G
Макс. нагрузка на рабочий  стол, кг	1440
Мощность двигателя оси X, кВт	0,85
Мощность двигателя оси Y, кВт	2*1,8
Мощность двигателя оси Z, кВт	0,75
Направляющая	HIWIN  (Тайвань) Y30, Х25, Z20
Косозубая рейка	YYC , (Тайвань)
Редуктор	FIEDLER (Германия)
Портал	Алюминиевый портал
Cерводвигатели	YASKAWA (Япония)
Способ смазки	Автоматическая смазка
Чиллер	S&A (Teyu)
Cистема управления	CypCut  (FSCUT2000Е использует цифровой протокол связи EtherCAT между контроллер и исполнительными механизмами )
Контроль наличия режущего газа	2 реле давления (кислород и сжатый воздух)
Система думоудаления	Зональная (3зоны)
Защита станины и склизов от деформации	Огнеупорные плиты
Система светового барьера	Да
Обрабатываемы материалы и предельные толщины (рекомендованная/максимальная): конструкционные нержавеющие стали алюминий и его сплавы латунные сплавы	кислород 20/22 мм; воздух 10/12 мм; воздух 8/12 мм. воздух 5/7 мм



Комплект поставки:

1. Станок лазерной резки – 1 шт.:

1.1. Координатная система портального типа – 1 шт.

1.2. Лазерный излучатель – 1 шт.

1.3. Головка лазерной резки Raytools BM110 – 1 шт.

1.4. Блок слежения за поверхностью листа -1 шт.

1.5. Защитная кабина закрытого типа – 1 шт.

1.6. Двухпаллетный выкаткой рабочий стол – 1 шт.

1.7. Консоль оператора с управляющим компьютером - 1 шт.

1.8. Чиллер - 1 шт.

1.9. Пульт дистанционного управления – 1 шт.

1.10. Рукава подвода охлаждающей жидкости к лазеру – 10 м

1.11. Рукава подвода охлаждающей жидкости к головке – 25 м

1.12. Редуктор кислородный – 1 шт.

1.13. Рукав подачи кислорода – 10 м

1.15. Рукав подачи сжатого воздуха– 10 м

2. Система электропитания и стабилизации напряжения – 1 шт.:

2.1. Блок стабилизации напряжения - 1 шт.

2.2. Соединительный кабель стабилизатор–станок – 1 шт.

3. Система очистки отработавших газов – 1 шт.:

3.1. Вытяжной вентилятор - 1шт.

3.2. Соединительный патрубок – 1 шт.

4. Прочие материалы и компоненты:

4.1. Комплект сопел 0,8-3,5мм (суммарно 20шт) - 1компл.

4.2. Защитное стекло - 20шт.

4.3. Керамическая проставка -5шт.

4.4. Средства для очистки оптики – 1 комплект

4.5. Набор инструментов - 1 комплект

4.6. Теплоноситель (-15°С)  –60 л.
