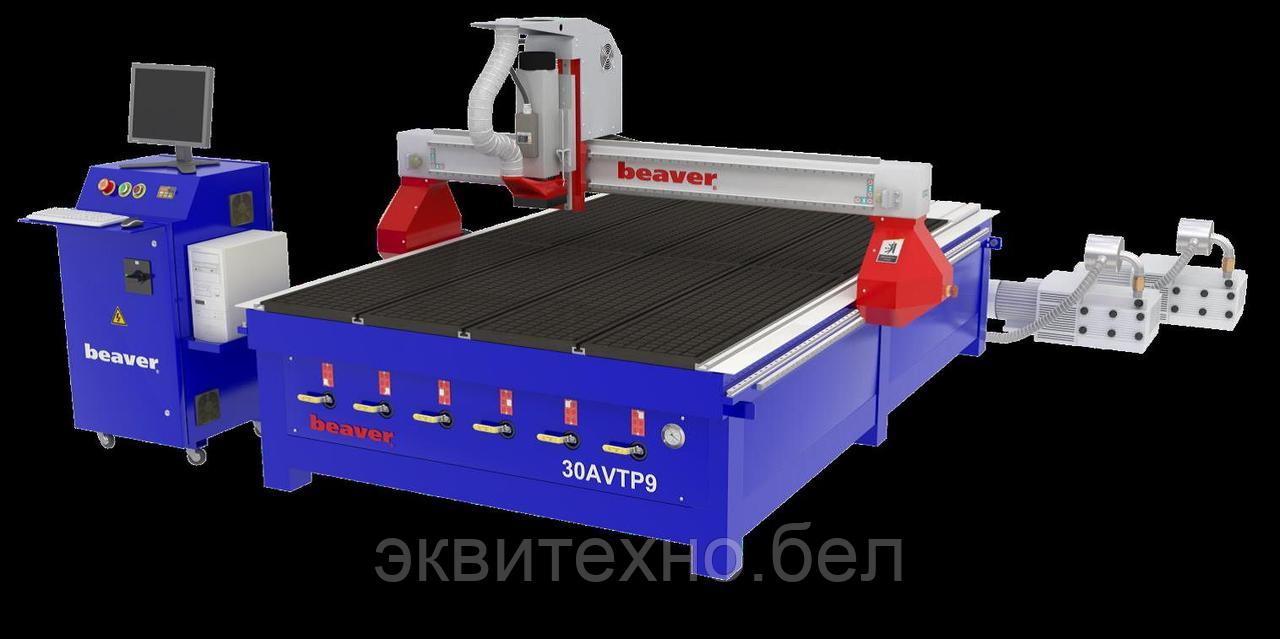

Фрезерно-гравировальный станок с ЧПУ Beaver 30 AVTP9

Фрезерно-гравировальный станок с ЧПУ Beaver 30 AVTP9

Размеры рабочего стола, мм 2200 х 3300
Высота портала 300 мм.

Комплектация:

Электрошпиндель «СSS»: 9,0 кВт 24 000 об/мин, ER32
Частотный преобразователь для плавного изменения оборотов электрошпинделя «Delta»
Стойка управления станком SYNTEC (Тайвань)
Ручной пульт управления к стойке SYNTEC
Датчик измерения и калибровки инструмента
Автоматическое позиционирование
Комбинированный вакуумный стол с «T-пазами» для возможности механической фиксации 6 вакуумных зоны,1 манометр,
Вакуумный пластинчато-роторный насос (Китай): 2x160 м3/ч по 4,0 кВт

Шаговые электродвигатели осевого перемещения

Система смены инструмента: Полуавтоматическая (универсальный патрон ISO30, смена по нажатию кнопки)
Линейные направляющие premium-класса «THK» (Япония) по осям X, Y, Z (комплект)
Необслуживаемые подшипники premium-класса c интегрированными картриджами смазки «THK –LACS» (Япония) по осям X, Y, Z (комплект)
Кожухи для защиты направляющих по оси Х
Прецизионная шариковинтовая передача по оси Z – «PMI» (Тайвань)
Косозубые передачи по осям X, Y premium-класса «WMH-Herion» (Германия) (комплект)
Необслуживаемые планетарные редукторы «SHIMPO-NIDEC» (Япония) по осям X, Y
Пакет безопасности (аварийные кнопки на стойке и портале)
Набор фрез для обработки дерева/МДФ/ДСП
Набор цанг ER32
Набор гаечных ключей для обслуживания станка
Струбцина для механического крепления деталей
Ящик с ЗИП
Аспирационный кожух на электрошпиндель
Пылеулавливающий агрегат в комплекте со станком не поставляется
Руководство пользователя на русском языке

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры зоны обработки X и Y, наибольшие, мм
2080 х 3100
Размеры вакуумного стола, мм
2080 х 3000
Перемещение шпинделя по оси Z, мм
300
Тип передачи по осям X, Y
косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
Тип рабочего стола
Комбинированный вакуумный
с «Т»- пазами крепления
Система смены инструмента
Полуавтоматическая (универсальный патрон ISO30, смена по нажатию кнопки)
Тип инструментального патрона
ISO30
Тип датчика калибровки инструмента
автоматический
Тип электродвигателей перемещения
шаговые
Максимальная скорость рабочего хода, м/мин
0 - 15
Максимальная скорость холостого хода, м/мин
0 – 25
Частота вращения шпинделя, об/мин
0 – 24 000
Мощность шпинделя, кВт
9,0
Тип охлаждения шпинделя
воздушное (независимое)
Тип цанги
ER32
Посадочный диаметр инструмента, наибольший, мм
20
Напряжение, В
380
Частота тока, Гц
50
Мощность вакуумного насоса, кВт
2 x 4,0 = 8
Производительность вакуумного насоса, м3/час
2 x 160 = 320
Общая установленная мощность, кВт
18,2
Габаритные размеры станка в упаковке, мм
3700х2270х1750
Масса станка (брутто), кг
2050
