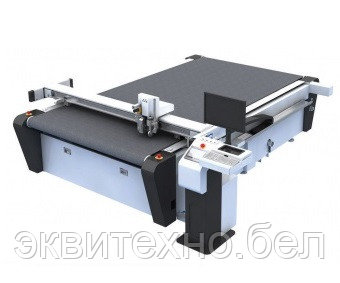

Промышленный планшетный режущий плоттер CB03II-2513-RM

  • Под заказ, 90 дней
  • Оптом и в розницу
  • Код: CB03II-2513-RM

от 99 734,25 руб.

Показать оптовые цены
+375172588246
3780520тел/факс
  • +375447970056
    Юля
  • +375296414103
    Николай
  • +375296410522
    Алексей
  • +375293816011
    Анастасия
  • График работы
  • Контакты
  • Производитель и гарантия
Промышленный планшетный режущий плоттер CB03II-2513-RM
Промышленный планшетный режущий плоттер CB03II-2513-RMПод заказ, 90 дней
от 99 734,25 руб.
+375172588246
3780520тел/факс
  • +375447970056
    Юля
  • +375296414103
    Николай
  • +375296410522
    Алексей
  • +375293816011
    Анастасия

Описание

В стоимость базовой конфигурации станка включены:  Установка, запуск, обучение.

Гарантия 12 мес.

Оснащение:

Базовая комплектация поставки

  • Конвейер
  • Видео камера для автоматического позиционирования
  • Станция для двух инструментов
  • Плоттерная ручка
  • Лазерные указатели -2 шт (для ручного позиционирования)
  • Система безопасности (датчик приближения и аварийной остановки)
  • Вакуумный стол с регулируемыми зонами и вакуумной помпой
  • Сенсорная панель управления
  • Поглотитель шума
  • Воздушный компрессор
  • Программное обеспечение с электронным ключом
Стандартные инструменты
  • Электрический осциллирующий нож (EOT)
  • Универсальный нож (Drag Knife Tool)
  • Нож для раскроя гофрокартна с разным углом (V-cut tool)
  • Инструмент для биговки
Дополнительные опции (приобретаются за дополнительную стоимость)
  • Фрезерный модуль (пр-во Япония 350Ватт, 60000 об/мин)
  • Электрический осциллирующий инструмент для раскроя вспененных материалов (до 50 мм) –
  • Ротационный нож с электроприводом (для резки текстиля)
  • Kiss-cut tool (надрезание пленок)
  • Устройство для автоматической загрузки листовых материалов

МОДЕЛЬ

CB03II-2513-RM

Режимы работы

перфорация / резка / биговка / черчение

Рабочее поле, мм

2500х1300

Материалы для обработки

все виды гофрированной бумаги, макулатурный картон, сотовый картон, КТ картон, ПВХ, полипропиленовые пленки, самоклеющиеся пленки, ткани для вымпелов и флажков, пенополиэтилен (EPE), акриловые материалы

Толщина материала, мм*

до 50

Точность реза, мм

до 0,1

Максимальная скорость, мм/сек.

1500

Скорость реза, мм/сек.*

1200

Сенсорная панель управления

X

Тип стола

конвейерный, вакуумный

Интерфейс

Ethernet

Объем оперативной памяти

2 Gb

Программное обеспечение

HP-GL - совместимое

Электропитание

380В/220В, 50/60 Гц

Рабочие параметры для системы

0-35С, относительная влажность 60-80%

Тип привода

Ременной привод

Тип рамы

Стальная сварная рама с алюминиевыми профилями

Станция для инструментов

Два инструмента

Поколение

Начальный уровень для средних производств

Система управления

Стойка M5, Любой компьютер (Компьютер не включен в базу)

Стол и привод портала

Конвейер

Промышленный планшетный режущий плоттер CB03II-2513-RM является вторым поколением многофункциональных режущих комплексов с ЧПУ, отвечающим различным потребностям. Комплекс оснащен шестиосевой системой перемещения и высокотехнологичными контроллерами европейского производства. Модульная структура главного рабочего органа позволяет менять режущий инструмент и обеспечивает экономичную модернизацию оборудования с течением времени.

Комплекс способен работать с высокой производительностью, как над большими тиражами, так и над единичными работами. Шестиосевая система числового управления перемещениями осуществляет их с высокой скоростью и точностью. Интегрированный DSP процессор сводит к минимуму количество ошибок вычислений, при более чем адекватной цене решения. Сервомоторы, направляющая рельса, синхронизирующие ремни произведены в Японии. Многосекционная система вакуумного прижима обеспечивает надежное и легко управляемое крепление заготовки на столе, содействует облегчению его транспортировки конвейером, подавая обратное давление в момент протяжки.

Ethernet порт и дружественный интерфейс программного обеспечения позволяет организовывать доступ к одному или нескольким резакам с одного или нескольких компьютеров параллельно, что позволяет максимально эффективно использовать инвестиции в периферийное оборудование.
Основные преимущества

·         Большое количество разнообразных модулей, позволяющих решать практически любые задачи

·         Обмен данными с комплексом происходит по Ethernet протоколу с высокой скоростью

·         Сенсорная панель позволяет быстро и эффективно управлять станком

·         Благодаря большому объёму встроенной памяти работа с большими файлами не создает проблем

·         Ручное позиционирование осуществляется с помощью лазерного луча

·         Давление ножа регулируется автоматически, благодаря этому достигается идеальное качество реза

·         Система безопасности исключает возможность столкновения с материалом

·         Низкий уровень шума

·         Система аспирации практически полностью исключает выброс стружки

Области применения плоттера CB03II-2513-RM

•          Производство упаковки

•          Рекламная промышленность

•          Полиграфия

•          Автомобильная и авиационная промышленность

•          Производство одежды и обуви

Виды обрабатываемых материалов

•          Бумага

•          Пенокартон

•          Картон

•          Гофрокартон

•          Пенопласт

•          Пластик

•          Пленка

•          Кожа

•          Дерево

•          ДСП

•          Акрил

•          Тонкий алюминий

•          Однослойная фанера

•          Ткань

•          Ковровые покрытия

•          Вспененный ПВХ



Описание инструментов:

Статичный нож

Данный тип ножа используется для резки тонких материалов (до 1,5 мм), таких, как: ПВХ пленки или магнитный винил, кожа и текстиль, картон, упаковочная бумага, макулатурный картон, офсетная бумага, самоклеящаяся бумага и пр. Данный нож не имеет отдельного привода и поворачивается в ту сторону, куда его направляет рабочая голова.

Осциллирующий нож

Осциллирующий нож используется для резки таких материалов, как гофрокартон, вспененный ПВХ, бумага, картон, композитные материалы, кожа, текстиль и т.д. Данный нож совершает возвратно-поступательные движения вверх-вниз, тем самым снижая и распределяя нагрузку на лезвие ножа. Поворот ножа осуществляется на строго заданный угол, с помощью серводвигателя с обратной связью.

Биговальный инструмент

Плоттер оснащен сменными биговочными колесами для картона разного типа и толщины. Основная задача данного инструмента, осуществлять биговку. Используется при производстве упаковки из гофро- и прессованного картона. Данный инструмент, также, как и тангенциальный нож, осуществляет поворот за счет серводвигателя.

Функция перфорации (либо рицовки)

Данный тип резки используется для надсечки материала, то есть для несквозного реза и последующего сгиба изделия по линии надсечки. Задача такая же, как и у биговочных колес. Применяется при работе с более плотными материалами, такими как прессованный картон.

Функция черчения (стержни)

Данный инструмент предназначен для нанесения рисунка, разметки, либо изготовления чертежа, на различных материалах в соответствии с заданной программой.

Стержень вставляется на место ножа флюгерного типа. Он, также, как и нож, подпружинен, что предотвращает надрыв материала, при слишком сильном давлении на него. В качестве стержня используются стандартные сменные стержни для шариковых ручек.

Лазерная указка

На плоттере предусмотрены две лазерные указки (кресты) для более удобного и быстрого позиционирования материала. С помощью данных указок можно быстро выставить перпендикулярность листа, относительно осей плоттера. Одна указка находится на режущей голове, а вторая установлена левее, на специальной подвижной платформе. Движение платформы осуществляется по ширине станка (по оси X) и находится четко в одной плоскости, относительно указки, установленной на режущей голове. Основное предназначение данных указок - это упрощение позиционирования материала, в котором необходимо произвести резку по уже напечатанному изображению. Для этого при печати, по краям листа, делают специальные метки в виде крестов. По ним производится выставление материала на столе планшетного режущего плоттера.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

Характеристики

Основные
Производитель  Jwei
Страна производительКитай
Гарантийный срок  12 мес

Информация для заказа

  • Цена: от 99 734,25 руб.
  • Способ упаковки: деревянный ящик
