AY1LX422 Фреза спиральная однозаходная (Серия AY1LX)
- В наличии
- Код: AY1LX422
от 35 руб.
- +375 (29) 645-45-07Павел
- +375 (29) 381-60-11Анастасия
- +375 (29) 641-05-22Алексей
- +375 (44) 797-00-56Юлия
Описание
Назначение: раскрой листовых материалов.
Сфера применения: ПВХ, экструзионное и литьевое оргстекло, алюминиевые композитные панели,
полистирол, МДФ, дерево, фанера.
Справочник:
серия N - мелкозернистый сплав K10; серия A - твердосплавная K200; серия AA – сплав K55UF (Германия) с
маркой твердости 94 HRC

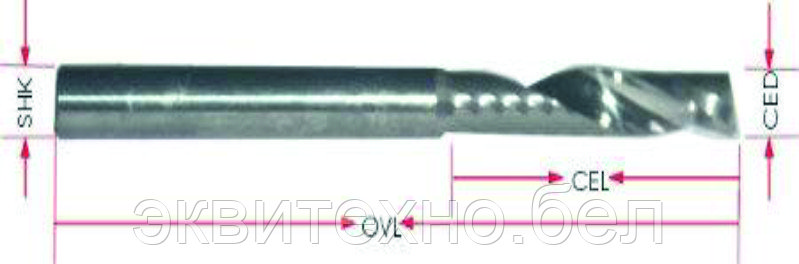

CED - диаметр рабочей кромки фрезы (мм) 4
CEL – длина рабочей кромки фрезы (мм) 22
SHK – диаметр фрезы (мм) 4
OVL – длина фрезы (мм) 50
Режимы резания, используемые на практике, в зависимости
от обрабатываемого материала и типа фрезы.
Приведенная ниже таблица содержит справочную информацию параметров режима. От этих режимов рекомендуется отталкиваться при обработке различных материалов со схожими свойствами, но не обязательно строго придерживаться их.
Необходимо учитывать, что на выбор режимов резания, при обработке одного и того же материала одним и тем же инструментом, влияет множество факторов, основными из которых являются: жесткость системы Станок - Приспособление - Инструмент - Деталь, охлаждение инструмента, стратегия обработки, высота слоя, снимаемого за проход и размер обрабатываемых элементов.
Фрезерной обработке лучше всего подвергать пластики, полученные литьем, т.к. у них более высокая температура плавления.
При резке акрила и алюминия желательно для охлаждения инструмента использовать смазывающую и охлаждающую жидкость (СОЖ), в качестве СОЖ может выступать обыкновенная вода или универсальная смазка WD-40 (в баллончике).
При резке акрила, когда подсаживается (притупляется) фреза, необходимо понизить обороты до момента пока не пойдет колкая стружка (осторожнее с подачей при низких оборотах шпинделя - вырастает нагрузка на инструмент и соответственно вероятность его сломать).
Для фрезеровки пластиков и мягких металлов, наиболее подходящими являются однозаходные (однозубые) фрезы (желательно с полированной канавкой для отвода стружки). При использовании однозаходных фрез создаются оптимальные условия для отвода стружки и соответственно отвода тепла из зоны реза.
Обрабатываемый материал |
Тип работы |
Тип фрезы |
Частота, об/мин |
Подача (XY), мм/мин |
Примечание |
Акрил |
V- гравировка |
V-образный гравер d=6 мм., А=90, 60 град., Т=0.2 мм |
18000- 24000 |
500-1500 |
По 0.2-0.5 мм за проход. |
Раскрой Выборка |
Фреза спиральная 1-заходная d=3.175 мм или 6 мм |
18000- 20000 |
2500-3500 |
Встречное фрезерование. Не более 3-5 мм за проход. Желательно использовать СОЖ. |
|
ПВХ до 10 мм |
Раскрой Выборка |
Фреза спиральная 1-заходная d=3.175 мм или 6 мм |
18000- 20000 |
3000-5000 |
Встречное фрезерование. |
Двухслойный пластик |
Гравировка |
Конический гравер, плоский гравер |
18000- 24000 |
1000-2000 |
По 0.3-0,5 мм за проход. Шаг не более 50% от пятна контакта (Т). |
Композит |
Раскрой |
Фреза спиральная 1-заходная d=3.175 мм или 6 мм |
18000- 20000 |
3000-3500 |
Встречное фрезерование. |
Дерево ДСП |
Раскрой Выборка |
Фреза спиральная 1- заходная d=3.175 мм или 6 мм |
18000- 22000 |
2500-3500 |
Встречное фрезерование. По 5 мм за проход (подбирать, чтобы не обугливалось при резке поперек слоев). |
Фреза спиральная 2- заходная компрессионная d=6 мм |
18000- 2000 |
3000-4000 |
Не более 10 мм за проход. |
||
Гравировка |
Фреза спиральная 2- заходная круглая d=3.175 мм Конический гравер d=3.175 мм или 6 мм |
До 15000 |
1500-2000 |
Не более 5 мм за проход. |
|
18000- 24000 |
1500-2000 |
Не более 5 мм за проход (в зависимости от угла заточки и пятна контакта). Шаг не более 50% от пятна контакта (Т). |
|||
V- гравировка |
V-образный гравер d=6 мм., А=90, 60 град., 1=0.2 мм |
До 15000 |
1500-2000 |
Не более 3 мм за проход. |
|
МДФ |
Раскрой Выборка |
Фреза спиральная 1- заходная с удалением стружки вниз d=6 мм
|
20000- 21000 |
2500-3500 |
Не более 10 мм за проход. При выборке шаг не более 45% от d. |
Фреза спиральная 2- заходная компрессионная d=6 мм
|
20000- 21000 |
2500-3500 |
Не более 10 мм за проход. |
||
Латунь ЛС 59 Л-63 бронза БрАЖ |
Раскрой фрезеровка |
Фреза спиральная 2- заходная d=2 мм |
15000 |
500-1200 |
По 0,5 мм за проход. Желательно использовать СОЖ. |
Гравировка |
Конический гравер А=90, 60, 45, 30 град. |
До 24000 |
500-1200 |
По 0.3 мм за проход. Шаг не более 50% от пятна контакта (Т). Желательно использовать СОЖ. |
|
Дюралюминий, Д16, АД 31 |
Раскрой фрезеровка |
Фреза спиральная 1- заходная d=3.175 мм или 6 мм |
12000- 18000 |
800-1500 |
По 0,2-0,5 мм за проход. Желательно использовать СОЖ. |
Магний |
Гравировка |
Конический гравер А=90, 60, 45, 30 град. |
12000- 15000 |
500-700 |
По 0,5 мм за проход. Шаг не более 50% от пятна контакта (Т). |
Характеристики
Основные атрибуты | |
---|---|
Производитель | DJTOL |
Страна производитель | Китай |
Информация для заказа
- Цена: от 35 руб.
- Способ упаковки: пластиковый контейнер
